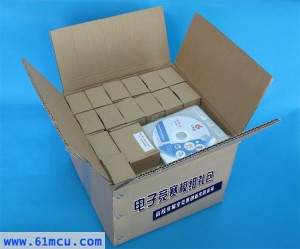

电子竞赛模组礼包V2.0版


查看大图

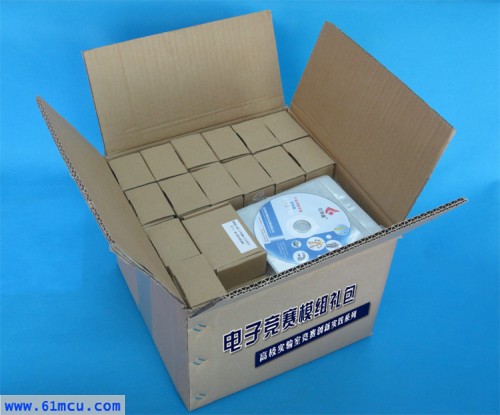

电子竞赛模组礼包V2.0版

  • 商品编号:0180
  • 商品重量:3000.000 克(g)
  • 货  号:EDC-Module
  • 计量单位:
  • 所得积分:700
  • 市场价: ¥8400.00
  • 销售价: ¥7000.00
  • 节省: ¥1400.00
购买数量:
  (库存9999+)

全国大学生电子竞赛电子模组套件方案

1.描述Description:



    全国大学生电子设计竞赛,是以应用新技术、新器件的手段,倡导学以致用的理念。 借助备战、参加电子设计竞赛的机会,能尽量多的接触到业界时下流行的技术、产品,使得课堂教学落实到实际应用,这无论是对日后的继续学习还是将来的毕业求职,都有着举足轻重的作用。同时在电子竞赛作品中,选择使用一些新技术、新器件,也能为自己的作品添分加彩。



    出于这个目的,亿学通工程师整理了这套《全国大学生电子竞赛电子模组套件方案》。把时下业界流行的、电子竞赛常用的、能对竞赛起到帮助的,共计七大类三十二种电子模组进行了系统归类、整理。整个模组套件基本上涵盖了电子信息、通信、计算机技术、自动化、测控等诸多专业。无论是参加电子竞赛还是作为学校电子创新实训、教学,都是一套非常有价值的产品。



    自此,备战电子竞赛的三种产品套件:《电子竞赛电子模组套件方案》、《电子竞赛传感器礼包完整版》《创新实验室元器件礼包》已经陆续推出。希望能为您的工作带来些许帮助。



2、规格Specifications:

类型 名称 功能 数量
液晶显示模组 1602字符型液晶模组
型号:LCD1602M
1602字符型液晶显示模组是一种专门用于显示字母、数字、符号等点阵式LCD。具有功耗低、应用简单等特点,是众多液晶模组中的入门级产品。 2
128X64串行字库液晶模组
型号:MzLH04-12864
128*64FSTN液晶模组;SPI接口方式;自带12*12/16*16二级汉字库,6*10/8*16西文字库;自带绘图GUI功能和背光控制指令。 2
3.2寸彩色液晶模组
型号:TFT32-TMV
TFT32-TMV 是一款专为教学而设计的400*240分辨率的TFT真彩色液晶模组。采用UART 接口,高度集成了驱动器、控制器、大容量存储器、多种字库、GUI 函数、触摸屏以及语音播放引擎。 2
数码管显示模组 LED键盘模组
型号:LKM1638
LKM1638模组采用驱动芯片TM1638,可实现8个7段数码管、8个LED的显示以及8个按键的检测。只需要3个IO和单片机连接,节省MCU资源。 2
8*32点阵显示模组
型号:LDMDM3208C
模组使用LED专用驱动芯片HT1632C。模组具有16阶PWM亮度调节功能。内含Display RAM,采用串行接口方式和外部MCU连接,节省了IO口。 2
距离测量模组 一线式超声波测距模组
型号:ULTD5N-350
测量范围:3cm—350cm
触发信号:10uS的TTL脉冲
输出信号:输出脉冲信号,脉冲宽度与距离成比例
2
IIC接口超声波测距模组
型号:N-KS101B
模组使用IIC接口,测量范围:1cm~650cm;精度:1mm。外带温度补偿和光线检测。 2
红外测距模组
型号:GP2D12
GP2D12是夏普的一款距离测量传感器模块。它由PSD和IRED以及信号处理电路三部分组成。距离测量范围:10 to 80 cm;模拟电压信号输出。配线 2
红外测距传感器
型号:GP2Y0A02YK0F
GP2D12是夏普的一款距离测量传感器模块。它由PSD和IRED以及信号处理电路三部分组成。距离测量范围:20 to 150 cm;模拟电压信号输出。配线 2
马达及驱动 37型高转速直流减速电机
型号:G37Y500
工作电压:7.2V;转速:300RPM;工作电流:0.6A;输出轴直径:6mm;马达后出轴方便加装测速传感器。 2
带光耦两路直流电机驱动器
型号:DMDML298N
模组使用L298N作为驱动桥;使用6个IO口来控制两路电机运动,可以实现电机正转、反转、停止、PWM变速等运动状态控制。 2
1.8°两相混合式步进电机
型号:17H150H-04A
相电流:1.68A;静扭矩:3.60Kg·cm(0.35N·m);输出轴直径:5mm。 2
步进电机驱动器
型号:N-TB6560-T1
N-TB6560-T1步进电机驱动器,是基于日本东芝TB6560芯片设计而成,最大16细分,适合用于驱动电流在1.0A-3.5A的两相和四相的混合式步进电机。 2
舵机/云台/驱动板 大扭力金属齿轮舵机
型号:MG995
0.17秒/60度(4.8V)或0.13秒/60度(6.0V)
扭矩:13KG;工作电压:3.0V-7.2V;主要用于方向控制、机械手制作、云台制作等。可以使用N-SMD32-U驱动板控制。
2
USB接口32路舵机驱动板
型号:N-SMD32-U
这是基于32位控制器的32路舵机驱动器。通过MiniUSB和PC进行连接。支持Arudino系统。可通过PC软件控制,也可以脱机运行。同时可以通过串口使用其他单片机进行控制。 2
小型二维尼龙云台
型号:N-PTZ-S
使用两个9g舵机组合而成的云台,可以水平旋转180°,垂直旋转100-150°(视云台固定物体大小而定)。可以使用N-SMD32-U驱动板控制。 2
无线/通信模组 工业级无线速传模组
型号:RFD5800
这是一款透明的半双工无线模组。使用UART串口,传输距离在800-1200米(空旷场所)。嵌入高速单片机和ADI芯片ADF7020-1 。采用高效的循环交织纠检错编码,抗干扰和灵敏度都大大提高。 2
串口Zigbee模组
型号:N-DRF1601
所有的模块上电即自动组网,网络内模块如掉电,网络具自我修复功能;通过串口即可在任意节点间进行数据传播。提供二种配置的节点,即Coordinator,Router。 2
串口蓝牙模组(主从一体)
型号:N-HC05D
蓝牙2.0 带EDR, 2Mbps-3Mbps 调制度。内置 2.4GHz天线。外置 8Mbit FLASH。低电压3.3V 工作。可选PIO 控制,也可以通过UART串口控制。 2
MSG-3C型CAN总线模组
型号:N-2515CAN
这是一款有关CAN总线学习/开发的模组,包含CAN控制器MCP2515和TJA1050,单字节,多字节,自收自发。支持RS232总线与CAN总线相互转换。 2
串口以太网模组
型号:N-ETH001
N-ETH001是基于Eth2232D模块的一款可以立即使用的低成本嵌入式串口转以太网模组。使用TCP或UDP与网络内的其他工作平台通讯,所有设置通过串口或网络实现,可以用作通讯处理器,或者完整设备的核心部件。 2
角度/加速度模组 ADXL345三轴加速度模组
型号:N-GY29
ADXL345 是一款小而薄的超低功耗3 轴加速度计,分辨率高(13 位),测量范围达± 16g。数字输出数据为16 位二进制补码格式,可通过SPI(3 线或4 线)或I2C 数字接口访问。 2
单轴低价倾角传感器模组
型号:SCA60C-PWB
SCA60C-PWB角度传感器模组,是基于芬兰VTI公司SCA60C-N1000060芯片而设计的一款单轴角度传感器。模拟0.5-4.5V输出,测量范围1g(±90度)。 2
高精度单轴角度传感器模组
型号:SCA61T-FA1H1G-PWB
模组,是基于芬兰VTI公司SCA61T-FA1H1G芯片而设计的一款单轴角度传感器。0-5V模拟信号接口。
分辨率(数字):0.07°(11Bits) ;分辨率(模拟):0.0025°;测量量程:±90 °。
2
其他模组 电子指南针模组
型号:N-GY26
此罗盘以232电平全双工方式与上位机进行通信。亦可通过IIC接口和单片机进行通信。具有重新标定的功能,能够在任意位置得到准确的方位角,其输出的波特率是9600bps,有连续输出与询问输出两种方式,具有磁偏角补偿功能,可适应不同的工作环境。 2
串口GPS模组
型号:N-M89
N-M89全球卫星定位模组,核心器件是台湾HOLUX公司的M-89 GPS模块。外围集成了SMA天线接口、定位OK指示灯、CR1220后备电池(保存数据,缩短模组每次上电的启动时间)等器件。采用6针的2.54MM直插排针接口,方便调试。最少只需4条线和单片机系统连接即可通信。 2
SD卡录音模组
型号:N-WTR010-SD
支持外部扩展SD卡;支持单声道和立体声播放;支持大容量录音和回放;支持多按键操作;支持双线通讯主机发命令控制方式。 2
MP3播放模组
型号:N-WT9501M03
支持网络流行的MP3音频格式,压缩方式优越,容量小,音质好;可播放8~320Kbps MP3音频文件;支持播放U盘及SD卡语音文件;支持按键模式和串口控制模式;支持直接进行任意段语音播放; 2
DDS频率合成模组
型号:N-AD9851
AD9851模块是采用ADI应用最广泛的DDS芯片AD9851制作而成,模块能够输出正弦波和方波,最大范围:0-70MHz(频率在20-30MHz后谐波越来越大,波形会越来越不干净);并口和串口数据输入可以通过一个跳线选择;产生DA基准的管脚(PIN12)引出,方便做输出波形的幅度调节应用。 2
DDS频率合成模组
型号:N-AD9850
功能和ADP851相同,但输出频率较低: 0-40MHz 2
自动升降压电源模组
型号:N-1212CBD
这一款DC-DC电源模组,输入电压范围在3-35,输出范围在1.2-30V ,自动升降压模块。非常适合用于太阳能供电系统。 2
滴胶太阳能板电池板
型号:P5140M
尺寸:95×95mm 厚2.8mm
电压:5.5V;电流:140--150ma
2



3、图片Pictures:


1602液晶模组

MzLH04液晶

TFT32彩屏

LED键盘模组

LED点阵模组

超声波模组

IIC超声波

GP2D12

GP2Y0A02

直流减速马达

L298驱动

步进电机

步进电机驱动

舵机

舵机驱动板

二维云台

RF无线模组

Zigbee模组

串口蓝牙模组

CAN总线模组

串口以太网

加速度模组

角度检测模组

倾角模组

电子指南针

1602液晶模组

SD卡录音模组

语音播放模组

DDS模组

DDS模组

DC-DC模组

太阳能电池板



4、资源下载Download:

     资料U盘    1份(包括所有模组的使用资料、例程及扩展资料)



5、备注Notes:

    公司网站、商城的产品和文档版权所有,未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料。

销售记录
买家 购买价 购买数量 购买时间
dua*** 7000.000 1 2013-12-18
截至今日, 累计成交1
提问
非会员顾客 说: 21-09-26 09:10
您好经理,我们老师购买了贵公司模组礼包。但没给我们资料,请问哪里可以获得?
回答
管理员[客服007]  回复: 21-09-26 10:26
您好,本产品提供了资料U盘(或光盘)给收件老师。 如果老师把资料弄丢了,您可以发邮件给我们,我们重新发送:fae@61mcu.com
提问
非会员顾客 说: 13-05-16 17:01
这个礼包可以支持自主选择其中几项吗?
回答
管理员[客服007]  回复: 13-05-20 16:54
您好,可以自由选择的。更多情况请致电:010-62669059,或发mail到fae@61mcu.com咨询。
提问
非会员顾客 说: 13-03-21 20:19
能给我“电子竞赛模组礼包V1.0版”中各个模组的参考价格吗,我们学校想买
回答
管理员[客服007]  回复: 13-03-25 09:15
可以提供的。您提供一下学校院系单位就可以了。
提问
非会员顾客 说: 11-08-28 10:37
你好!我购买了贵公司的全国大学生电子竞赛电子模组套件方案 -电子竞赛模组礼包,但是我对c语言的编程不是很熟练,为了便于学习和教学使用,贵公司请将所有的仪器驱动程序代码发给我,谢谢!
回答
管理员[客服007]  回复: 11-08-28 22:36
您好,有关礼包中的资料,可以从网站对应产品页面下载。也可以想我们客服人员索取。

发表咨询

标题:
*咨询内容:
联系方式: (可以是电话、email、qq等)
*验证码:   看不清楚?换个图片
提问
duanxy说: 13-12-25 09:59
产品收到了。很专业的样子,每个模块都有一个小盒子。还配了一套资料光盘。模块还没有,相信没问题。做毕业设计,有东西了。
