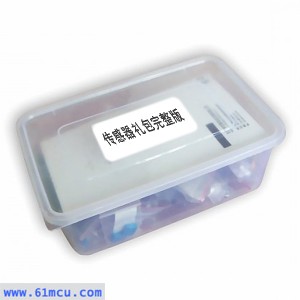

全国大学生电子竞赛传感器套件方案 (2011改进版)
1.描述Description:
传感器原理及检测技术不但是电子类教学的主要内容,也是历届竞赛考核的重点对象,在生产生活中,传感器的应用更是广泛。为了让高校同学提供接触新器件、新技术的机会,也为了让全国各地高校参赛同学能更好的备战竞赛,减小因为地域电子发展不均衡带来的影响,亿学通工程师从2007年陆续推出了《传感器礼包》、2008年的《传感器礼包加强版》以及2009年的《大学生电子竞赛传感器套件方案》。
由于传感器礼包的理念新颖、搭配合理、针对性强、应用简单等特点,一经推出就受到了院校师生的喜欢,为高校的竞赛创新、教学实践工作提供了极大的便利。而且亿学通传感器礼包的理念在不断为广大院校接受的同时,也为很多业界同行所借鉴,陆续推出了中高低端的各种传感器套件,丰富了教学产品,方便了高校师生。
随着公司新的传感器产品开发种类的增多,以及市场上有些同行在配置传感器礼包或套件时,存在拼凑的现象,偏离了教学和竞赛的方向,这些都促使亿学通工程师重新推出一款功能更强大、更能适应当前教学和竞赛要求的产品。而后续也将推出配合传感器套件的应用资料和应用方案。
全国大学生电子竞赛传感器套件方案,2009年推出后,受到了广大用户的好评。但也反馈了一些问题:如原来配套的磁驱动控制器PNI11096和磁传感器SEN-S65、三轴加速度传感器芯片,体积小、焊接难度高,对PCB设计有较高要求,用户一般难以直接使用。在2011新版中,公司将原来的器件直接做成了模块,采用SPI或232方式信号输出,方便用户使用。为了方便强电用户电压、电流参数检测的需要,在2011新版中,增添了霍尔电压和霍尔电流传感器。还增加了10块PCB万能板。希望这次改版,能更好的满足用户的需求。
2、规格Specifications:
温度传感器 | NTC热敏电阻 MF52AT |
温度范围:-55℃~+315℃;10K,5%精度 | 2 |
两线式铂金属传感器 PT100 |
模拟量输出;正温度系数热敏电阻传感器, 测量范围:-200℃~+850℃; 适用于狭小空间设备测温和控制。 |
2 | |
数字温度传感器 DS18B20 |
数字量输出;温度测量范围:-55℃~+125℃;温度分辨率可达0.0625℃; 适合多点温度测量。 |
2 | |
超声波传感器 | 超声波探头(一发一收) TCT40-16T/R |
中心频率:40.0±1.0KHz; 可用于距离、液位测量等场合。 |
2 |
超声波探头(自发自收) TCT40-16 |
中心频率:40.0±1.0KHz; 收发使用一颗探头,汽车倒车雷达使用较多。 |
2 | |
测速传感器 | 开关式霍尔传感器送磁钢 A04E |
工作电压宽泛:4.5-28V;脉冲输出; 适用于电机转速测量;每个霍尔配6支磁钢; |
2 |
槽型光电开关送码盘 WTK-10 |
型传感器可与码盘匹配应于车速测量;开关量输出;5V工作电压; | 2 | |
高分辨度光电管送金属码盘 YM102D |
信号输出:A、B两路,TTL电平; 分辨精度:0.01mm 测量频率:100KHz |
2 | |
避障传感器 | 红外避障传感器 E18-D80NK |
感应距离:3-80cm;NPN型常开输出;带调制、解调,不受可见光影响。 | 2 |
光电开关 D03NK |
NPN常开型光电传感器,检测距离为0-3厘米。 | 2 | |
寻迹传感器 | 黑白线检测传感器 TK-20 |
感应距离:0-5cm;NPN型常开输出;带调制、解调,不受可见光影响。 | 2 |
色标检测传感器 E18-F10NK |
感应距离:3-10cm;NPN型常开输出;带调制、解调,不受可见光影响。 | 2 | |
光电传感器 | 光敏电阻 | 50K-100K;根据光线的强弱,阻值对应变化。 | 2 |
红外对管 IR204/PT202C | 直径:3mm,波长:940nm,工作电流:<20mA; | 2 | |
光敏三极管 | 可见光感应。 | 2 | |
光敏二极管 | 红外光感应,不受可见光影响。INFINEON生产。 | 2 | |
反射式光电管PRP220 | 反射式光电传感器,不带电路;自己加应用电路后可用于机器人寻线、避障等场合。日ROHM公司生产。 | 2 | |
红外接收管 HS0038B |
接收38 kHz的红外信号,同时能对信号进行放大、检波、整形,得到TTL 电平的编码信号。 | 2 | |
金属传感器 | 接近开关I | 直径:18MM;工作电压:6-36V;感应距离:8mm;开关信号输出,可应于小车、机器人等探测金属; | 2 |
接近开关II | 直径:12MM;工作电压:6-36V;感应距离:4mm;开关信号输出,可应于小车、机器人等探测金属; | 2 | |
热释电传感器 | 热释电感应模组 PYRD5N-700 |
热释电红外传感器是一种能检测人或动物发射的红外线而输出电信号的传感器。感应距离大于5米。广泛应用在安防、自动冲水等场合。 | 2 |
烟雾传感器 | 烟雾传感器 | 可用于家庭和工厂的气体泄漏检测,适宜于液化气、丁烷、丙烷、甲烷、烟雾等其他探测。 | 2 |
湿度传感器 | 湿敏电阻 | 湿敏电阻器是一种对环境温度敏感的元件,它的电阻值能随着环境的相对温度变化而变化;广泛应用于洗衣机、空调器、录像机、微波炉等家用电器及工业、农业等方面作湿度检测、湿度控制用。 | 2 |
电容式湿度传感器 | 固态聚合物结构;高精度2%;极好的线性输出;1--99%RH湿度量程;-40到100摄氏度的温度工作范围;响应时间5秒; | 2 | |
强电传感器 | 霍尔电压传感器 | SPT204是一款毫安级精密电压互感器,输入额定电流为2mA,额定输出电流为2mA。 | 2 |
霍尔电流传感器 | SCT211FK是一款精密电流互感器,输入额定电流为5A,额定输出电流为2.5mA。 | 2 | |
其他传感器或模组 | ADXL345三轴加速度模组 | 分辨率高(13 位),测量范围达± 16g。数字输出数据为16 位二进制补码格式,可通过SPI(3 线或4 线)或I2C 数字接口访问 | 1 |
N-GY26电子指南针模组 | 替代了原礼包中的:PNI11096和SEN-S65传感器。直接做成了模组,232通信,方便使用 | 1 | |
配件 | 5*7cm万能板 | 为了方便传感器应用,这里额外增加10块单面PCB板。 | 10 |
3、图片Pictures:
NTC热敏电阻 |
PT100铂金属 |
DS18B20 |
超声波探头 |
收发一体探头 |
霍尔并磁钢 |
WTK-10 |
配套码盘 |
YM102D |
100线金属码盘 |
红外避障 |
光电开关 |
黑白线检测 |
色标传感器 |
光敏电阻 |
红外对管 |
光敏二极管 |
光敏三极管 |
RPR220 |
HS0038B |
LJ12A3-4 |
LJ18A3-8 |
热释电传感器 |
烟雾传感器 |
湿敏电阻 |
HS1101 |
加速度模组 |
电子指南针 |
电压传感器 |
电流传感器 |
4、备注Notes:
公司网站、商城的产品和文档版权所有,未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料。
|
|
|
