LED键盘模组

    亿学通电子一贯倡导“实践创新、学以致用”的高校电子教学理念，为改善大专院校电子实践创新条件，增进高校师生接触新技术、新器件的机会，提高在校生的动手能力，推动教学和新技术同步发展，公司将于2010年持续推出一系列对教学实践活动有针对性帮助的模组。敬请关注。

1．描述Description:

    LKM1638模组采用专用驱动芯片TM1638，实现8个7段数码管、8个LED的显示以及8个按键的检测。和单片机采用串行通讯，只需要3个IO，大大节省了单片机IO。此外该模组还软件支持8级亮度调节。模组显示内容直接由单片机送数即可，不需要MCU扫描，节省MCU资源。

    TM1638 是一种带键盘扫描接口的内存映射型LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LED 高压驱动及8级灰度调节电路、内部RC振荡、内置上电复位及低电压复位电路、键盘扫描等电路，芯片的段位可通过软件设置来实现10*8进行配置来适应不同连接的LED数码屏，同时可根据不同的显示场合调节LED的灰度，以实现降低功耗的要求,同时具备多段方便数字计算显示。本产品性能优良，质量可靠。采用SOP28 的封装形式。

2、规格Specifications：

• 模组尺寸：85mm×50mm×12mm
• 工作电压：5V
• 级联数量：可实现5块模组级联
• 硬件资源：8个按键
• 8位8段数码管
• 1*8发光二极管

2.1 标准配件Required Accessories

• LED键盘模组1块
• 10pin杜邦线  1条

3、图片Pictures：

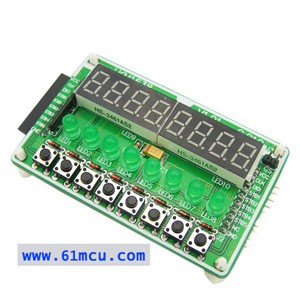

    LKM1638模组图片

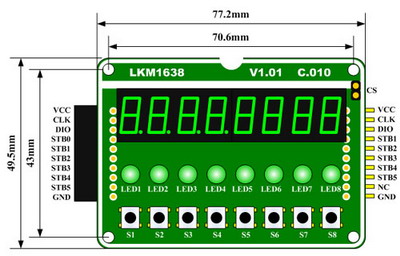

LKM1638模组尺寸图

4、资源Resources:

 数码管电路图说明书    点击打开
 TM1638数据手册        点击打开
 LED键盘模组例程       点击打开

5、备注Notes:

    公司网站、商城的产品和文档版权所有，未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料。
