8*32LED点阵显示模组

1．描述Description:

    8*32LED点阵显示模组，型号：LDMDM3208C，全称：8*32 Led Dot Matrix Display Module.。

    本模组采用4块8*8点阵制作。主控器使用了LED专用驱动芯片HT1632C。模组具有16阶PWM亮度调节功能；可以通过软件对显示亮度进行调节。并可以通过软件控制LED点阵是显示还是熄灭。

    模组内建256kHz RC振荡器；并允许以外部Clock当成系统之工作频率，增加系统弹性，同时减少了控制器的扫描工作，提高了控制器的效率。

    模组内含Display RAM，采用串行接口方式和外部MCU连接，节省了IO口。

    HT1632C驱动电流加大至250mA，产品应用时可直推LED数码管，不需要加挂三极管，让电路非常简单。

    通过片选CS端口，多个点阵模组还可以进行级联，实现更大尺寸显示。

    现在8*32点阵模组，可以做时钟实现、数字/字符显示。是很好的单片机外围扩展模块。

　

2、规格Specifications：

    1. 尺寸：164mm*38.4mm
    2. 分辨率：8*32 dot
    3. 操作电压：2.4V~5.5V
    4. 16级PWM亮度控制
    5. 串行通讯接口
    6. 工作电流：30-300mA（亮度不同，电流不同）

3、图片Pictures：

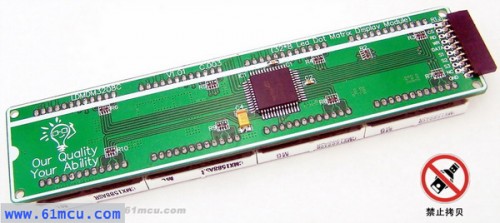

Figure 1：LED点阵模组正面图

Figure 2：LED点阵模组背面图

4、资源Resources:
　

    1、HT1632C数码管驱动芯片数据手册

    2、LDMDM3208C点阵显示模组电路原理图

    3、LDMDM3208C点阵显示模组例程



5、备注Notes:

    公司网站、商城的产品和文档版权所有，未经许可不得全部或部分引用公司产品描述文件、图片、表格等资料。
