16细分/3.5A步进电机驱动器

简介：

N-TB6560-T1步进电机驱动器，是基于日本东芝TB6560芯片设计而成。具有可靠性高，适合工控领域；采用恒流斩波驱动技术，电机工作电流恒定；输入信号全部光耦隔离，提高步进电机的EMC性能。

适合用于驱动电流在1.0A-3.5A的两相和四相的混合式步进电机。

产品参数：

1.使用非常方便，根据产品标注，不用说明书即可完成操作；
2.绝对使用全新原装进口日本东芝TB6560芯片；
3.配大型散热器，保证良好散热；
4.输入信号高速光耦隔离，保证不丢步；
5.半流模式可调，半流电流可调，不是市场上一般的设计，具有多种半流模式和半流电流设置功能；
6.衰减模式可调，针对所有电机可以做到锁定时没有噪音；
7.体积超小，整体尺寸为：62mm*75mm，四个机械安装定位孔尺寸为：65mm*55,开孔尺寸为Φ3mm
8.接插件形式有螺柱式和插拔式可选

电气参数：

1.直流12V-24V
2.最大电流:3.5A
3.电流可调（Current Settings）：0.5A,1A,1.5A,1.8A,2A.2.5A,3.5A
4.细分可调（Excitation Mode）：1,2,8,16
5.衰减可调（Decay Mode）：。

• 0%----无衰减模式
• 25%---慢衰减模式
• 50%---正常模式
• 100%--快速衰减模式

-----通过对衰减模式的调节可以匹配不同的电机阻抗，从而消除步进电机锁定时的噪音以及电机运动过程中的抖动。

自动半流设置(Torque Settings):

• 20%----无脉冲时电流降为正常工作电流20%
• 50%----无脉冲时电流降为正常工作电流50%
• 75%----无脉冲时电流降为正常工作电流75%
• 100%---无脉冲时电流降为正常工作电流100%

产品照片：

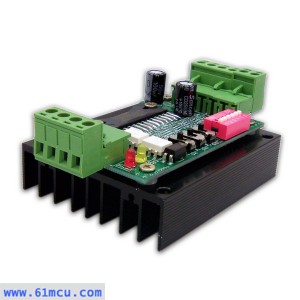

Figure1：N-TB6560-T1步进电机驱动模组全视图

Figure2：N-TB6560-T1模组包装盒
　

应用资料：

备注：
