C358-200金属码盘

1．描述Description:

    为方便用户更好的应用亿学通产品，公司近期推出系列机器人/单片机/智能车用配件，包括：排线、接插件、机械结构件等等。

    此次推出的C358-200（C：代表圆心为圆孔；35：代表码盘外径为35mm；8：代表圆孔直径为8mm左右；200：代表光栅数量）。

    该码盘配备的测速传感器是：WTK-20。

2、规格Specifications：

• 码盘直径：35mm
• 码盘厚度：0.15mm
• 光栅缝隙：200线
• 光栅长度：5.5mm
• 中心孔直径：8mm
• 适合用于轴径较粗的电机测量转速。

3、图片Pictures：

Figure 1：码盘实拍图片

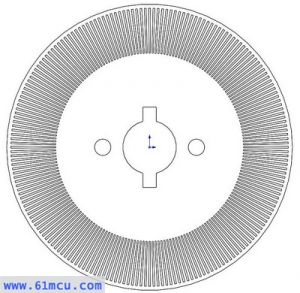

Figure 2：码盘尺设计图

3、选型表:

4、备注Notes:
