六缝隙塑料码盘

1．描述Description:

    为方便用户更好的应用亿学通产品，公司近期推出系列机器人/单片机/智能车用配件，包括：排线、接插件、机械结构件等等。

    此次推出的C172-6P（C：代表圆心为圆孔；17：代表码盘外径为17mm；2：代表圆孔直径为2mm左右，实际为1.6mm；6：值开槽缝隙的数量），是专为TF-KIT和TF-4WD多功能创意车测速而设计的。

    这款码盘可以硬装配到轴径2mm的电机轴上，也可以使用M2*5的自攻螺丝直接固定在TT马达的输出轴上。

    该码盘配备的测速传感器是：WTK-10。

   2、规格Specifications：

• 码盘直径：17mm
• 码盘厚度：1.6mm
• 光栅槽宽：1.6mm
• 光栅槽深：6mm
• 码盘圆心孔直径：1.6mm

3、图片Pictures：

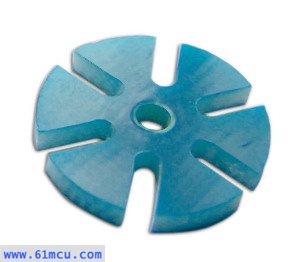

Figure 1：码盘实拍图片

Figure 2：码盘尺寸图

3、选型表:

4、备注Notes:
