1.描述Description:
“非编程寻迹车”一款电子制作套件,里面包含了齿轮、轮胎、电机、转轴、万向轮、L型工具等多型号、多规格机械配件;也包含了红外传感器、发光二极管、电阻、电容、74集成电路、电池盒、开关等诸多电子元件。
无论是作为机械结构认知学习还是电子线路的认知学习,都是一款非常优秀的平台。
而且当我们按照说明书,正确的焊接、组装后,该小车即可编程一款,可自动巡线的智能玩具。借助小车前部的两个红外传感器,根据地面路径的颜色差异,完成自动识别路线、沿黑线行走的功能。使学生边玩边学,做到真正的寓教育于娱乐。
此产品适合于电子业余爱好者、在校学生等作为学习电子基本知道及练习装配焊接的学习工具使用,也是小朋友很好的娱乐玩具。
“非编程寻迹车”,作为一款广受电子爱好者、中小学喜欢的产品,被《电子制作》杂志,于2010年08期,推荐给读者,刊登在“每期一做”栏目中。
有兴趣的朋友可以登录《电子制作》官方网站浏览查看:http://www.ele169.com |
![]() |
2、规格Specifications:
1>电压:3V(2节 1.5V电池)
2>消耗电流:最大100mA,最小60mA
3>尺寸:140*125*40mm
4>净重:170克
3、图片Pictures:

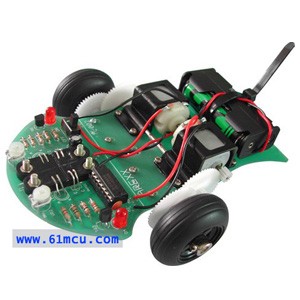

Figure 1:组装完毕的“非编程寻迹车”图片
Figure 2:“非编程寻迹车”包装图
Video1:“非编程寻迹车”巡线图
4、资源Resources:
|
大小: 759KB |
上传日期:2011.04.25 | |
|
大小: 147KB |
上传日期:2011.04.25 |
5、常见问题解答FAQs:
1> “非编程车散件”和“非编程车成品”有什么区别?
答: 所谓“散件”主要指的是没有焊接、组装的产品。小车的机械部分如齿轮、固定座、轴等,电子器件如芯片、传感器、阻容件等,都是单独包装,而没有像上图1中,那样,一一焊接组装;
“成品”呢就是图1中所示,把电子器件焊接完毕、机械结构也组装完毕的;成品和散件在器件数量上不存在差异。
如果客户不做特别说明,公司所发产品一律为散件;如果客户需要购买成品,请特别备注说明。
2> “非编程寻迹车”的赛道如何制作?
答: 在产品说明书中,里面介绍了赛道的制作方法:用黑笔在白纸上画线。这种方法制作的赛道,旺旺存在宽度、颜色一致性不好,有时候会影响小车的运行。最好的方法是使用PVC电工胶带进行制作(如下图;电工胶带在很多五金商店、超市都可买到)。把电工胶带一段粘在白纸或浅色地板上,然后按照设计的路线,慢慢铺设即可。
注意事项:为了防止小车冲出赛道,在制作赛道的时候,转弯尽量圆滑,不要有直角出现;

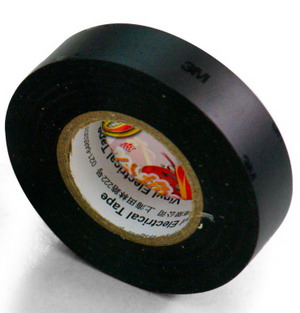

PVC电工胶带
3> 为什么我的小车总是冲出赛道?
答: 赛道弧度太小,而小车电量又太足,小车就容易冲出赛道。修改一下赛道的弧度即可;
4> 小车焊接完毕后,不能运动?
答: 检查电池电量是否充足;检查电池方向是否放错;检查马达的接线是否正确;
3> 为什么我的小车不能很好的沿着黑线运动?
答: 检查黑线是否太细(建议3cm);检查黑线是否够深黑色;调节左右电位器是否平衡;检查光电传感器极性是否有接反;检查目前工作环境光线是否太强;检查马达的接线是否正确。
