开关式流量计

1．描述Description:

    这是一款磁感应、非接触式的流量计量传感器，开关量信号输出。具有测量精度高、耐温、耐潮、耐压（>1.75Mpa）等特点。被广泛应用在恒温热水器，净水器，壁挂炉、饮水机,咖啡机,智能卡设备,壁挂炉等燃器具的水流量感应场合。

    工作电压：5-24V
    工作电流：10-15mA
    信号输出：占空比为50%左右的方波（TTL电平）
    信号特性：3900个脉冲/L

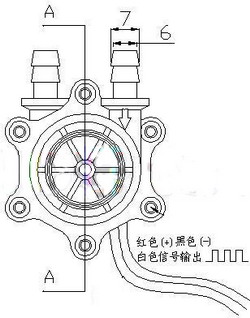

Figure1：接线图

2、图片Pictures：

Figure2：流量计尺寸图

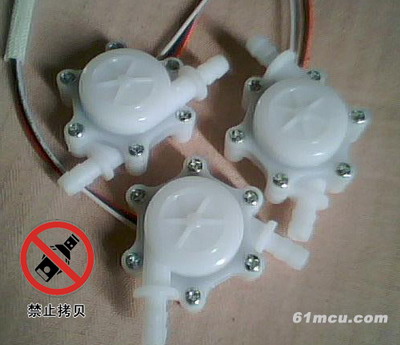

Figure3：流量计外观图
（流量计的进出水口角度可以根据安装需求进行调整）

3、备注Notes:
