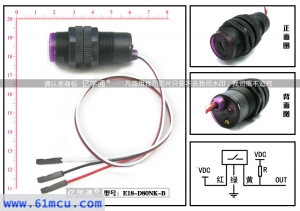

E18-D80NK-N是E18-D80NK的升级版。改动部分主要是内部电路板和外部连线。传感器外部接线,在末端增加了杜邦头,方便用户使用。
E18-D80NK-N这是一种集发射与接收于一体的光电传感器,发射光经过调制后发出,接收头对反射光进行解调输出。有效的避免了可见光的干扰。透镜的使用,也使得这款传感器最远可以检测80厘米距离的问题(由于红外光的特性,不同颜色的物体,能探测的最大距离也有不同;白色物体最远,黑色物体最近)。
检测障碍物的距离可以根据要求通过尾部的电位器旋钮进行调节。
该传感器具有探测距离远、受可见光干扰小、价格便宜、易于装配、使用方便等特点,可以广泛应用于机器人避障、流水线计件等众多场合。
电气特性:
红色:VCC;黑色:GND;黄色:OUT。
工作电压:5VDC
工作电流:10-15mA
驱动电流:100mA
感应距离:3-80CM
Sensing range: 3-80cm
Sensing object: Translucency, opaque
Supply voltage: DC5V
Output operation: Normally open(O)
Output: DC three-wire system(NPN)
机械特性:
颜色:橙黄色
直径:18MM
长度:45MM
引线长度:18CM
Diameter: 18mm, Length: 45mm
Appearance: Threaded cylindrical
Material: Plastic
Guard mode: Reverse polarity protection
Ambient temperature: -25-70℃
应用案例:
1、生产线货物自动计数设备
2、多功能提醒器
3、走迷宫机器人
注意事项:
在接线的时候,请避免出现电源和地接错的现象,该操作有可能造成传感器永久性损坏;
信号输出端请加上拉电阻;
为保护动作的可靠和寿命长,请避免有关规定以外的温度外界(户外)条件下,接近传感器虽为耐水结 构,若装上罩使用,勿使水和水容性切削油等淋到,则可更好地提高可靠性及寿命。还请避免在有化学药剂,特别是在强碱、酸、硝酸、铭酸、热浓硫酸等气候中使用。
1、问:这是数字传感器还是模拟传感器?
答:这是NPN型光电开关;输出状态是0,1,即数字电路中的高电平和低电平。
2、问:检测到目标物体是什么电平输出?
答:检测到目标是低电平输出,正常状态是高电平输出;
3、问:能否接到单片机IO口上?
答:输出外加一个上拉电阻即可连接到IO口上。
4、问:上拉电阻阻值为多少?
答:上拉电阻阻值一般在1K左右;
5、问:什么地方可以下载说明书?或说明书太简单。
答:这是光电开关,就三条线,电源、地、输出,不需要太复杂介绍。
6、问:我想知道传感器内部工作原来或想要内部电路图。
答:我也想要,但领导不给。
不过可以到网站论坛传感器区,查看帖子“光电开关原理及应用”:http://www.61mcu.com/bbs/dispbbs.asp?boardid=12&Id=74
7、问:看了这么多我还是不会用
答:请直接拨打120,我吐血ing。
备注:
