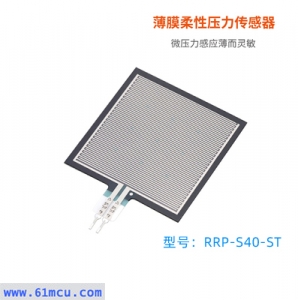

薄膜电阻式压力传感器

柔性薄膜压力传感器，使用非常方便，撕下保护膜就可将传感器粘贴在被探测部位；适用范围也比较广泛，可主要用于压力开关，在床离床监测，智能跑鞋，记录受压的强度和频率以及在医疗设备上检测人体受压程度等方面。

RP系列柔性薄膜压敏传感器是由综合机械性能优异的聚酯薄膜, 高导电材料和纳米级压力敏感材料组成，顶层是柔性薄膜和复合在上面的压敏层，底层是柔性薄膜和复合在上面的导电线路。两者通过双面胶贴合以及隔离感应区域。当感应区受压时，在底层彼此断开的线路会通过顶层的压敏层导通，端口的电阻输出值随着压力变化，压力越大电阻越小。

RP系列柔性薄膜压敏传感器达到如下标准：静态和动态压力感应，响应速度快，耐久性寿命长。

技术规格：

厚度：0.4mm
触发力：20g，默认电阻值小于200kΩ时触发
压力感应范围：20g~6kg
压力作用方式：静态或动态（频率10Hz以内）
未触发时电阻：大于10MΩ
激活时间：小于0.01S
使用温度：-40℃~+85℃
耐久性：100万次以上
迟滞：+10%，(RF+ -RF-)/FR+，1000g力
响应时间：<10ms
电磁干扰EMI：不产生
静电释放EDS：不敏感
漂移：<5%, 2.5Kg力静载24H

尺寸：

参考电路1：

压力传感器可通过串联3K-5KΩ左右的固定电阻，通过检测电阻两端电压变化来获取传感器压力变化信息。

Vout=Vcc*R0/(R0+Rs)在一般情况下，固定电阻取值建议是取传感器应用电阻范围值的1/3~1/2。
另外，通过选择合适的固定电阻可以使压力和输出电压在一定压力范围内呈现一定程度的近似线性关系。
根据测量电路的阻抗要求，分压器后可以加一个运算放大器。

参考电路2：

这是一个通过设定特定压力来控制开和关的典型应用电路。
它又一个惠斯通电桥和一个电压比较器构成。当压力增大使得传感器电阻小于R1时，电压比较器U1+高于U1-，输出高电平。
输出高电平可以为后面的继电器或其他负载提供触发信号。

使用建议：
1、请尽量安装在坚固、平整和平滑的表面。
2、请保护传感器免收尖锐物体伤害。
3、请使用软橡胶或弹簧作为触发机构一部分
4、超量程不会损坏传感器，量程恢复正常后可以可继续使用。
