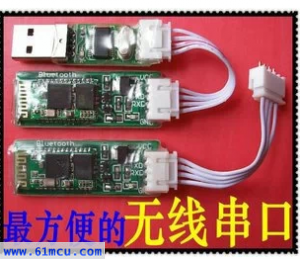

蓝牙无线串口套件

 使用十分简单，不需要有专业知识。我们承诺，保证教会您使用！如同电机一使用，蓝牙一定要单独供电，因为电机启动停止哪一瞬间电压电流会增大，会对主板，蓝牙造成冲击，这样子容易击蓝牙。

本店为蓝牙串口模块专门录制了视频教程，并且向客户提供技术支持，让客户无后顾之忧。视频中针对各种应用有详细的讲解，下面是本店提供的资料：



这是蓝牙的视频教程复制到IE就可以看了：

蓝牙串口的使用方法及TTL电平和RS232电平的区别
 http://v.youku.com/v_show/id_XMTk2MDkwNDY0.html

如何用AT指令去修改蓝牙串口模块的波特率、名称和配对密码
 http://v.youku.com/v_show/id_XMTk2MTEyODAw.html

蓝牙手机与蓝牙串口从机配对使用的方法
 http://v.youku.com/v_show/id_XMTk2MDk4NTQ0.html

电脑自带蓝牙(或蓝牙适配器)与蓝牙串口从机配对使用的方法
 http://v.youku.com/v_show/id_XMTk2MTAyOTg0.html

蓝牙无线下载STC单片机程序的方法
 http://v.youku.com/v_show/id_XMTk2MTEwNDQw.html

STC单片机免断电下载程序及利用蓝牙串口无线下载程序的方法
 http://v.youku.com/v_show/id_XMTk2MTE5MTgw.html

专用于取代串口线，让您的设备之间可以进行无线串行通讯！

使用上是十分简单的，不需懂蓝牙协议，更不需要有专业知识。我们承诺，保证教会您使用！

蓝牙串口特点：
1.可通过AT指令任意修改波特率，波特率可以修改成以下任意一种：
  1200 2400 4800 9600,19200 38400 57600 115200 230400 460800 921600 1382400
非常简单和方便。(发货默认波特率为9600，客户可以自己随意更改)
不建议超过115200的波特率，波特率太高信号的干扰会使系统不稳定。波特率修改成115200以上，电脑将无法再把波特率修改回来，只能用单片机发送指令把波特率改回来！
2.可以修改蓝牙名称(注意主机没有名称)，可以修改配对密码(密码是4位的，默认发货密码是1234)。本店有配套视频教程教大家怎样发送AT指令去修改波特率、名称和密码，非常简单。
3.电脑蓝牙可以和蓝牙从机配对使用，实现无线串行通讯。
4.蓝牙手机和蓝牙从机可以配对使用，用手机实现无线串行通讯，做小车遥控、家电控制、数据采集等等。
5.蓝牙串口接口为TTL电平，可以直接与单片机相连，方便实现电脑<--->单片机之间的无线串行通讯或者单片机<--->单片机之间的无线串行通讯
6.全双工数据通讯，支持接收数据的同时发送数据。(注意，本模块不是单方向的，可接收数据，也可发送数据，是双向的)
7.主机不能和主机配对使用，从机也不能和从机配对使用，主机不能跟其他蓝牙设备配对，主机只能够和本店的从机配对使用。

在这里需要注意的是，蓝牙串口的接口是TTL电平的(0V代表逻辑“0”，5V代表逻辑“1”)，如果您的设备是RS232电平的(-15V代表逻辑“0”，+15V代表逻辑“1”)，就需要一个TTL和RS232电平互相转换的模块了(MAX232模块或者SP3232模块都可以，本店有卖)。
下面举个例子：电脑的串口是RS232电平的，看看他是怎样和另外一个同样是RS232电平的设备进行无线通讯的。

在图中可以看到，电脑主机的串口出来直接接到了一个RS232和TTL电平互转的小模块，然后模块出来才接到蓝牙主机，这是因为蓝牙串口是TTL电平的，我们必须把电脑串口的RS232电平转换成TTL电平，这样蓝牙串口模块才能识别。设备端也一样，因为设备只能识别RS232电平，所以我们又得把TTL电平转换成RS232电平再送给设备。

当设备都是RS232电平的是有点麻烦了，要弄多个模块转换，希望这样介绍大家能看明白。但是如果设备都是TTL电平的，这样就省事多了，就将蓝牙串口的TXD端往设备的RXD端一接，然后蓝牙串口的RXD端接设备的TXD端，也就是交叉连接，GND接设备的GND，然后两个模块一通上电就能无线串行通讯了，很省事。



模块尺寸：长5.2cm 宽1.8cm

蓝牙串口主机模块和从机模块是一样的，只有4针引脚输出：

第1针：+5V供电端(本店也有3.3V供电，3.3V操作和5V供电3.3V操作的蓝牙串口模块，需要的请问店主吧^-^)

第2针：数据发送端（可接单片机或者其他带有串口的芯片的RXD端）

第3针：数据接收端（可接单片机或者其他带有串口的芯片的TXD端）

第4针：地线GND

下面列举取代串行线的几种方案:

=====================================

 方案1：电脑串行口+RS232-TTL电平转换电路+蓝牙串口主机+蓝牙串口从机。

(注意：方案1中的蓝牙串口主机和从机的位置是可以交换的，交换之后不会影响数据通讯。在某些需要通讯保密的情况下，一般都是从机接电脑端，主机接设备端，因为所有的蓝牙手机、电脑蓝牙或者其他的蓝牙设备都是无法搜索到主机的，只能够搜索从机。)

=====================================

 方案2：USB转串行模块+蓝牙串口主机+蓝牙串口从机。

(注意：方案2中的蓝牙串口主机和从机的位置是可以交换的，理由同上！)

=====================================

 方案3：电脑端蓝牙适配器+蓝牙串口主机+蓝牙串口从机。

(注意：方案3中电脑端的蓝牙适配器与蓝牙串口从机配合使用，注意一定要用从机，蓝牙串口主机是无法与蓝牙适配器配对的！！使用蓝牙适配器时请安装IVT Corporation BlueSoleil。其他，蓝牙手机等设备也能够和蓝牙从机配对使用，可以互相收发数据，但蓝牙手机也需要蓝牙管理软件的支持。)

=====================================

 方案4：带串口的设备+蓝牙串口主机+蓝牙串口从机。

(注意：方案4中两个带串行口的设备也可以无线收发数据，两个设备分别接一主一从，蓝牙串口模块通电之后会自动配对完成链接，无需手工输入密码。)

=====================================

使用方法：

1.如果你是用蓝牙串口主机和蓝牙串口从机配对使用，直接将主机和从机通电之后主机和从机会自动连接，配对之后就直接当作是一根串口线使用，无需再做其他操作。

2.如果你是用电脑蓝牙适配器和蓝牙串口从机连接，请安装BlueSoleil，然后在BlueSoleil中搜索设备，BlueSoleil将会搜索到蓝牙从机，然后选择“配对”选项，输入密码1234，再确定，最后启用串行服务便配置完成了！

接线示意图：

波特率：1200 2400 4800 9600,19200 38400 57600 115200 230400 460800 921600 1382400用户可自行改变和设置，默认波特率为9600，一般使用默认的就行了。
频段：2.4GHZ-2.48GHZ.ISM Band
蓝牙协议：BlueTooth V2.0标准
接收灵敏度：-85dBm
操作电压：5V
工作温度：-40摄氏度至+105摄氏度
功率等级：Class2（+6dBm）
参考功耗：搜索时35mA
                 配对成功后8mA


想修改蓝牙串口模块相关设置的朋友请往下看（我们不建议去修改，一般默认设置就可以用了）
第1步：我们先修改串行调试助手相关设置COM：按照客户的机器实际选取 波特率：9600检验位：N数据位：8停止位：1
第2步：刚插上电源，在模块未配对之前(未配对之前LED灯在闪烁)，，发送如下指令修改蓝牙串口参数：

       1)修改波特率
         发送：AT+BAUD1（”1“是个序号，请参照各个波特率的序号）
         返回：OK1200
         波特率的序号如下：
         1---------1200
         2---------2400
         3---------4800
         4---------9600
         5---------19200
         6---------38400
         7---------57600
         8---------115200
         9---------230400
         A---------460800
         B---------921600
         C---------1382400 不建议超过115200的波特率，信号的干扰会使系统不稳定。波特率修改成115200以上，电脑将无法再把波特率修改回来，只能用单片机发送指令把波特率修改回来！
        2)修改蓝牙名称
          发送AT+NAMEname（name是您想取的名称，20个字符之内）
          返回：OKname
        3)修改配对密码
          发送AT+PINxxxx（XXXX是您想要取的密码）
          返回：OKsetpin
        4)为了测试蓝牙模块和PC端（或者其他）通讯是否成功，可发送以下指令测试
          发送：AT（如果返回”OK“则成功，如果不返回则要检查接线是否接对或者串行调试助手的设置是否对）
          返回：OK
