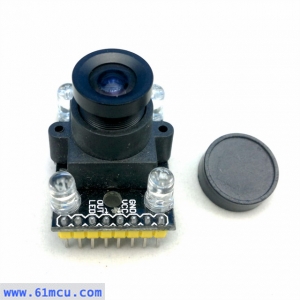

颜色识别传感器模组


查看大图

颜色识别传感器模组

  • 商品编号:2216301
  • 货  号:N-TCS3200D
  • 计量单位:
  • 所得积分:4
  • 模组类型: 其他模组
  • 市场价: ¥54.00
  • 销售价: ¥45.00
  • 节省: ¥9.00
购买数量:
  (库存9999+)

简介:

该模块采用TCS3200D,是TCS230D的升级产品。TCS3200是一款静态识别物体颜色,并根据颜色信息输出不同频率,通过单片机对频率采样转换后即可得到颜色RGB数据。我们提供Arduino示例代码已经完成频率到RGB值的转换,用户只需稍作修改就能直接使用,极大缩短了用户开发时间。

此模块所有IO口均引出,可通过IO控制LED补光灯。也可以通过跳帽直接短接控制引脚和接地引脚,此时LED将常亮。工作电压3-5V,频率输出范围10-12KHZ,占空比50%。



每次测试前,Demo代码会进行白平衡矫正,取得相应的RGB参数,然后用户再进行颜色测量,可以通过代码得到相应的RGB值,之后用户可以用此值进行颜色判断或者全彩LED显示等等。

注意:尽量保证测试过程中光源的恒定,不要轻易移动 或者改变光源,最好在封闭环境测试效果更佳。 每次改变光源都需要重新进行白平衡矫正。

 提供文档:

1.参考电路原理图
2.Arduino示例代码

销售记录
买家 购买价 购买数量 购买时间
133*** 45.000 2 2021-10-11
截至今日, 累计成交1
提问
非会员顾客 说: 16-07-05 15:31
你好,我想区分一个物体上的黑色块/白色块,然后其他颜色都可以作为未知颜色,用色标传感器可以吗?
回答
管理员[客服007]  回复: 16-07-08 13:31
色标主要用于两种颜色的色差对比,对于多余2种以上的颜色,建议使用颜色识别传感器
提问
非会员顾客 说: 13-11-08 09:56
请问,这个检测距离是多远?检测速度多快?
回答
管理员[客服007]  回复: 13-11-08 12:57
您好,这款传感器理论上,距离越近,检测的颜色色差越小,精度越高。现在的传感器,我们加了透镜,在实际检测中,可以检测10厘米以内的物体。黄色、红色、蓝色等成块颜色,检测距离可以达到10-30厘米。 由于TCS3200D传感器是一个静态检测传感器,所以在可能的情况下,运动速度越慢效果越好。
提问
非会员顾客 说: 12-07-23 16:14
这个能检测多少种颜色?
回答
管理员[客服007]  回复: 12-07-24 09:04
这种模组,能检测RGB颜色。
提问
非会员顾客 说: 12-06-28 14:04
这个能识别绿地白线吗?
回答
管理员[客服007]  回复: 12-06-28 14:38
这个是可以识别绿色背景和白色线的。如果只需要分辨这两种色彩,建议使用色标传感器,成本更低:http://www.61mcu.com/?product-64.html

发表咨询

标题:
*咨询内容:
联系方式: (可以是电话、email、qq等)
*验证码:   看不清楚?换个图片
提问
zhengyijun0905说: 13-12-18 10:34
商家很负责,对不明白的问题,及时给与解决。非常满意!
