4.3寸智能彩色液晶模块


查看大图

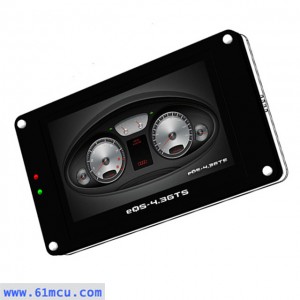

4.3寸智能彩色液晶模块

  • 商品编号:2101058
  • 商品重量:90.000 克(g)
  • 货  号:eOS-4.3GTS
  • 品  牌:亿学通
  • 计量单位:
  • 所得积分:35
  • 市场价: ¥429.60
  • 销售价: ¥358.00
  • 节省: ¥71.60
购买数量:
  (库存92)

eOS-4.3GTS智能彩屏模组显示效果展示

产品简述:

 这是一款打破传统液晶编程模式的产品。模块内置基于控件及界面驱动的GUI系统,结合界面开发工具软件(eOSUITool)可实现用户界面设计无代码化。

能强大的eOSUITool工具,结合eOSUI系列模块的GUI服务引擎,可以大大缩短用户的界面开发时间,并极大的降低用户人机界面的设计难度。用户短短几行或是几行代码就能完成一个复杂的人机界面的显示。

同时这是一款工业屏,可以广泛的应用在PLC人机界面、工控设备人机交互等场合。

产品特色:



  1. 将彩屏控制中最复杂的GUI界面显示的工作,通过PC机软件进行。单片机只需要给彩屏送数据,至于数据如何显示、在什么位置显示都由PC机软件设置。这极大的简化了彩屏编程。只要有一些单片机应用基础,可以在半小时内学会彩屏显示方法;

  2. 屏幕尺寸大,分辨率高。480*272的像素,可以显示更多内容。eOS-4.3GTS可以单屏可以显示汉字510,6*10的ASCII西文字符高达2160个。这就可以把竞赛作品简介、使用方法、参数特征等内容通过彩屏显示,效果更直观,人机界面也更友好。而且大尺寸屏幕还可以用来作为数据采集的波形显示器、逻辑分析仪之类作品的显示串口。

  3. 这是16bit的真彩液晶屏,可以逼真的还原图片、文字、边框色彩。用户在显示不同内容的时候,可以有多种颜色选择,这无非可让我们作品“增光加彩”,把超炫的功能显示给观众;

  4. 屏幕自带触摸屏,这样可以减少用户作品的外设:如按键。我们在彩屏上不但可以设计数字按键,还可以设计拼音字母按键。不但可以输入数字,还可以输入英文、汉字,大大增加了输入功能。而触摸屏的应用,丰富了用户和作品之间的互动。我们可以制作下来菜单、设置密码、增加开始/停止按钮等等。

  5. 屏幕控制异常简单,只需要寥寥几行代码,就可以完成一个复杂功能显示。以正弦波显示为例:在屏幕显示两条不同颜色的正弦波形(详细功能见本页下部视频演示)。我们使用STC89C51单片机来控制。下图就是控制代码。主函数里面的代码只有8行,就实现了以往需要几百行代码显示的功能。


       用户使用“界面开发工具软件(eOSUITool)”在PC机上进行人机界面的设计、编辑、控件配置、响应设置等,将eOSUITOOL生成的资源文件复制到eOS-4.3GTS模组之中,便可达成所需人机交互界面的设计制作,而无需用户单片机或其它控制器的编程控制。而且为满足有特殊要求的用户,eOS-4.3GTS模组还保留有大部分显示控制指令,以便于用户可以更自由的对模组显示进行控制。

产品简介:

       eOS-4.3GTS是串口智能显示模组。是由国外和国内从业经验超过十年的工程师通力合作开发的一款产品。也是国内第一款专为电子设计竞赛、机器人大赛、电子DIY爱好者而开发的简易显示终端。

       模组显示器为4.3英寸(对角线)彩色TFT显示屏,480×272分辨率,16bit色彩深度;模组内部建有256M bytes的资源存储器,可以存储大容量图片、字库、数据。模组对外为串行UART(TTL电平)接口,接口简单、操作方便,与各种MCU均可进行方便简单的接口操作。

       eOS-4.3GTS模组的最大特色是:基于TFT显示屏及触摸屏整合了自成体系的GUI系统,结合上位机界面开发工具软件(eOSUITool),用户可实现“界面设计无代码”的目标。从上图“eOS-4.3GTS彩屏使用步骤图解”中,我们可以看到,无论多么复杂的显示内容,都可通过简单的4个步骤完成显示设置和编程工作。这将大大简化了彩屏的学习、使用。只要懂C语言,使用51单片机,在半个小时内就可以学会彩屏显示方法。

       这款屏的设计初衷就是,让在校大学生、电子制作者、电子爱好者将时间放在作品创意和功能实现上,而把繁琐的程序代码由智能的开发工具所取代。“让设计更简单”,就是我们的努力方向。

规格参数:

  • UART串行接口(TTL电平)方式,支持9600~115200bps;

  • 标准版模组内置256M bytes大小的资源存储器;

  • 模组内部自带6×10、8×16、10×20、16×32点ASCII码西文字库;

  • 支持基本绘图指令(绘点、直线、矩形、圆形、字符串显示、位图显示等);

  • 资源存储器支持GBK2312二级汉字库、BMP位图、ASCII西文字库等;

  • 支持触摸区域控件,多种属性配置,控件消息响应可配置;

  • 支持位图触摸按钮控件,多种属性配置,控件消息响应可配置;

  • 支持数值控件(整数、浮点数均可),多种属性配置,支持数值输入;

  • 支持字符串控件(中英文均可),多种属性配置,支持中英文字符串输入;

  • 支持弹出下拉选框控件,控件消息响应可配置;

  • 支持波形控件,允许同一ID号控件内最多四条波形线;

  • 支持进度条控件;

  • 支持位图动画控件。

项目

规格

单位

注备

显示点阵数

480×RGB×272

Dots

横屏显示

LCD尺寸

4.3(对角线)

英寸

外形尺寸

117.5×73.2×10.0

mm

不包括模块针脚

动态显示区

95.0453.856

mm

象素尺寸

0.1980.198

mm

象素成份

a-Si TFT



LCD模式

65K TFT



16位色彩深度

背光

白色LED



模块供电

5V



极限电器特性:

参数

符号

最小

最大

单位

供电电压

VDD

-0.3

7

V

输入电压

Vin

-0.3

Vdd+0.3

V

操作温度范围

Topr

-20

70

贮存温度

Tstr

-30

80

电气特性:

参数

符号

条件

最小

典型

最大

单位

工作电压

Vdd

4.7

5

5.6

V

输入电压

High Level

Vih

0.8Vdd

Vss

V

Low Level

Vil

Vdd

0.2Vdd

模块工作电流:(5V供电,工作温度为25摄氏度)

参数

符号

条件

最小

典型

最大

单位

工作电流

I5

动态显示,背光=300

230

240

260

mA

产品图片:

       下图为eOS-4.3GTS模组的结构尺寸示意图(图中标注尺寸以mm为单位)。

        eOS-4.3GTS模组主要分为三层,从上往下依次为:黑色亚克力面板(厚度3mm)、彩屏模组主板、透明亚克力面板(厚度2.5mm)。液晶屏通过铁框固定后嵌入亚克力面板上。整个结构结实、美观、耐用。模组正面左侧有两个指示灯:红灯为触摸有效信号指示灯,绿色为触摸无效信号指示灯。

       为了更好地让用户了解eOS-4.3GTS的结构,这里按照组装顺序,给大家展示一些高清大图。

       (备注:以下几张图片,都是基于工程师手工焊接样板拍摄的。销售的产品均为专业焊接组装厂生产、公司测试包装的产品。外观比图片中的效果更好)



eOS-4.3GTS模组主板为黑色1.6mm厚双层PCB板,A级军工类材质。

       模组背后可看到用户接口J1以及USB接口(MiniB型USB插座),还有一个用于选择USB下载模式的跳线座JP2。J1接口的各引脚定义如下:

       eOS-4.3GTS模组可以通过USB口将eOSUITool工具制作生成的资源文件(.eor)下载到其中。

       eOS-4.3GTS背板后有“资源下载选择端子”JP2,其短接时可使模组在上电后进入USB模式(也即资源下载模式)。该模式下,使用USB线将模组与PC机连接,会在PC机端识别出一个U盘,将资源文件拷贝到其中即可(U盘里面一次存放一个.eor文件,文件名称不支持中文)。

       模组正常工作时,需将JP2断开(也即跳线帽不接入JP2)。备注:切换模式后,模组需要重新上电。

产品视频:

产品清单:



1、eOS-4.3GTS 智能彩屏模组                1块;
2、资料光盘                                          1张;
3、4PIN-1*4PIN数据线                         1条;
4、MiniUSB下载线                                1条。

应用领域:

1、全国大学生电子设计竞赛
2、机器人创新大赛
3、Arudino创意作品设计
4、电子DIY竞赛。

销售记录
买家 购买价 购买数量 购买时间
fen*** 358.000 1 2017-10-18
zha*** 358.000 1 2017-09-14
994*** 358.000 4 2013-12-19
dua*** 358.000 2 2013-12-18
截至今日, 累计成交4
提问
非会员顾客 说: 17-09-20 09:46
请问大尺寸的屏幕有吗?
回答
管理员[客服007]  回复: 17-09-20 10:12
还有一款7寸的同款屏幕。可以留个邮箱,我们发资料给您了解。也可以发邮件到:fae@61mcu.com,索取。谢谢
提问
非会员顾客 说: 16-11-13 14:59
你好,我们学校买了这个模块但是没有资料,请问你们可以给我发一份资料吗?关于gui函数与驱动函数的。
回答
管理员[客服007]  回复: 16-11-14 10:06
所有出售产品都有提供资料的。如果资料找不到,请您到这里下载:1204060 eOS-4.3GTS智能彩屏光盘V1.0 资料下载,链接:http://pan.baidu.com/s/1jGDlDGi 密码:h6zm
提问
非会员顾客 说: 15-11-23 17:53
这个上位机界面编辑软件是收费的还是免费的?
回答
管理员[客服007]  回复: 15-11-23 22:50
您好,这个软件是免费供用户使用。而且版本一直在升级中。感谢您的咨询。
提问
非会员顾客 说: 13-12-17 20:42
这是PLC的文本屏吗?看着差不多
回答
管理员[客服007]  回复: 13-12-18 08:11
您好,这不是PLC文本屏,不能用于PLC。但该彩屏充分借鉴了文本屏的优点,使用方法和文本屏类似,同样通过PC端进行UI和控件配置,使用同样简单。

发表咨询

标题:
*咨询内容:
联系方式: (可以是电话、email、qq等)
*验证码:   看不清楚?换个图片
提问
duanxy说: 13-12-25 09:51
比想象中的要更好一些。控制很简单,尤其是做下拉菜单。准备用这个屏做一个机器人遥控器,到时候给大家分享。
提问
zhengyijun0905说: 13-12-18 10:31
虽然比同类尺寸屏略贵,不过真的很好用,物有所值,这是第二个了
提问
xpa202523说: 13-12-17 17:24
今年参加国赛,做的是倒立摆的题目,用的就是这个显示屏。由于有很丰富的控件支持,很容易的就能显示摆的角度。而且有触摸屏,连控制按键都省了。非常的高端大气上档次。
