MzLH04字库型液晶模组

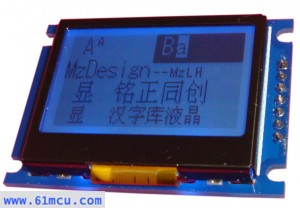

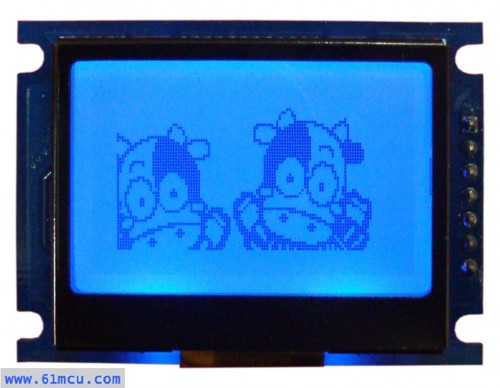

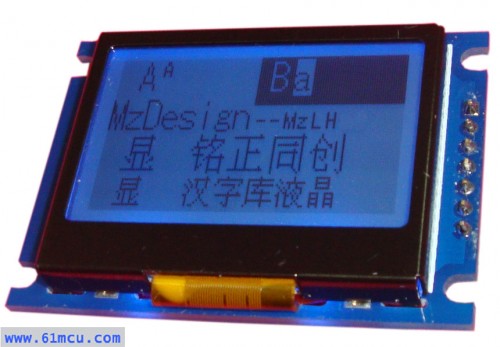

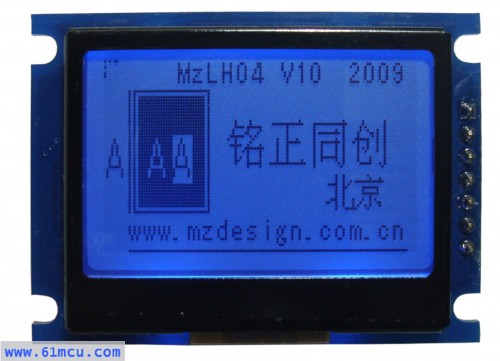

• MzLH04-12864为一块小型128×64点阵的LCD显示模组，模组自带两种字号的汉字库（包含一、二级汉字库）以及两种字号的ASCII码西文字库；并且自带基本绘图功能，包括画点、画直线、矩形、圆形等；此外该模块特色的地方就是还自带有直接数字显示。模组为串行SPI接口，接口简单、操作方便；与各种MCU均可进行方便简单的接口操作。


• MzLH04模组有四种规格：请用户在采购的时候根据自己用途选择对应规格，以免影响您的使用。

	MzLH04蓝色背光、3.3V供电（基本版）	￥50.00
	MzLH04蓝色背光、5V供电	￥51.00

• 128 × 64 点阵FSTN ；

• 串行SPI接口方式（仅写入）；

• 自带12×12点和16×16点汉字库（包含一级和二级汉字库）；

• 自带6×10、8×16点ASCII码西文字库（96个字符）；

• 自带基本绘图GUI功能（绘点、直线、矩形、矩形框、实心圆形、圆形框）；

• 自带整型数显示功能，直接输入整型数显示，而无需作变换；

• 带有背光控制指令，只需一条指令便可控制背光亮度等级（0~127）。

下图为MzLH04模块的结构尺寸示意图。

MzLH04模块上用户接口排针，间距为2.54mm；模块上四个缺口形定位孔与四角对称；屏幕显示区域位到模块背板平面上居中的位置。



MzLH04模组接口如下图所示：

模块资料：

• MzLH04-12864 模组编程手册v1.0.pdf
• MzLH04 液晶模块MCS51驱动例程（Keil MCS51） MzLH04_KeilC51_MCS51.rar
• MzLH04 液晶模块LPC2XXX驱动例程（Keil LPC2XXX） MzLH04_KeilforARM_LPC.rar



• 销售咨询：4006-581-521
• 技术咨询：010-82790200
• 技术QQ：1937516763
• 技术邮箱：mzdesign@mzdesign.com.cn
